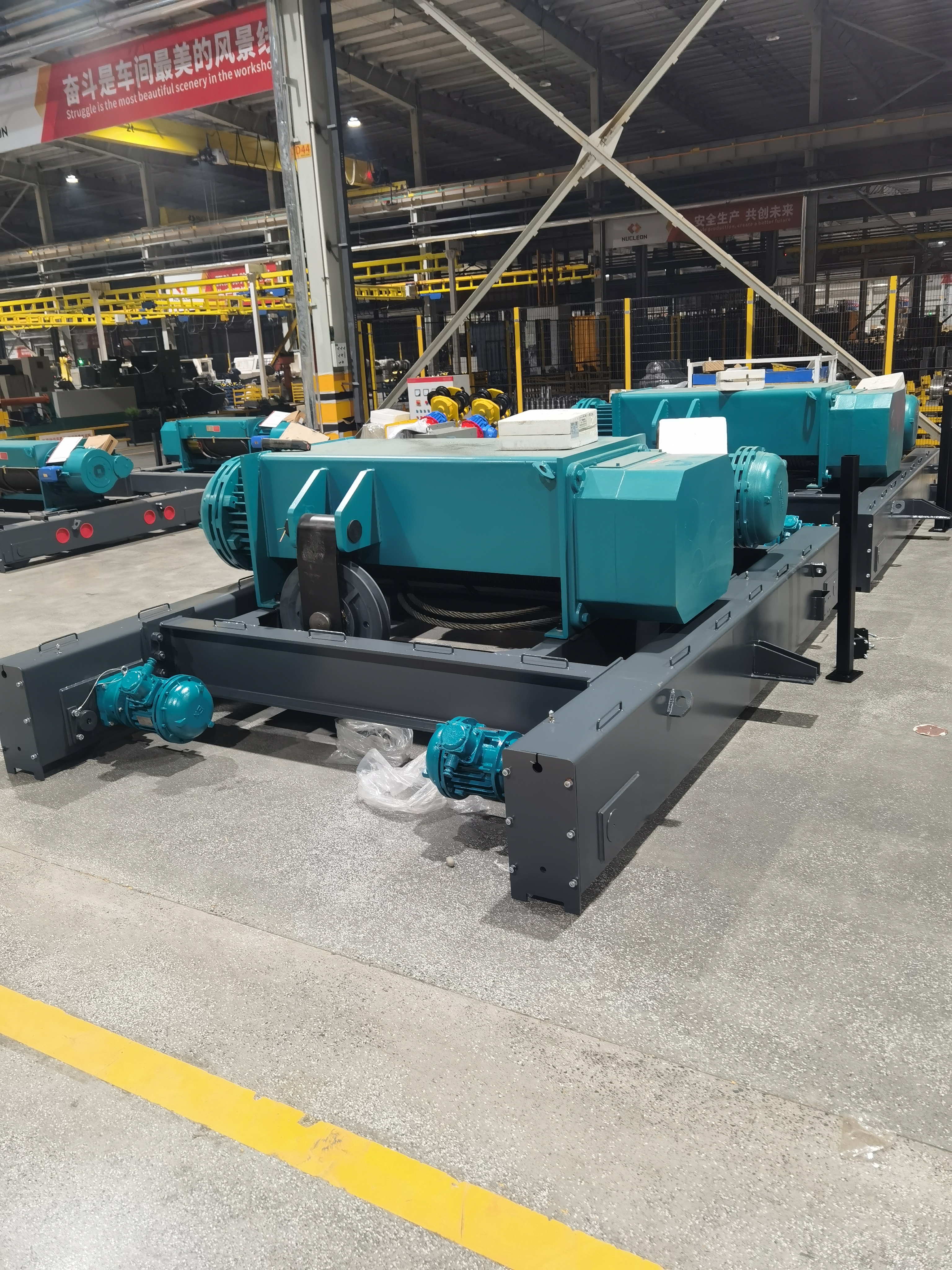

Hvordan vælger man den rigtige europæisk-stil eksplosionsbeskyttet elektrisk talje til farlige områder?

Klassificering af farlige områder og europæiske overholdelsesgrundlag

ATEX 2014/34/EU og IECEx: Hvad de betyder for certificering af europæisk-stil eksplosionsbeskyttede elektriske taljer

ATEX 2014/34/EU, EU’s bindende direktiv for udstyr i eksplosive atmosfærer, har været gældende for alle nye taljer, der er bragt på markedet siden april 2016. Det kræver en streng overensstemmelsesvurdering – herunder motorhuse, bremseanlæg og styringskomponenter – for at sikre, at tændkilder pålideligt kontrolleres. For en europæisk-stil eksplosionsbeskyttet elektrisk talje er overholdelse påkrævet: uden ATEX-mærkning er lovlig drift i EU’s farlige zoner forbudt.

IECEx supplerer ATEX ved at tilbyde et globalt anerkendt certificeringssystem, der er afstemt med IEC 60079-standarderne. Med over 35 deltagende lande muliggør det en forenklet international godkendelse – især hvor lokale regler henviser til IEC-standarder. At besidde både ATEX- og IECEx-certificering signalerer overholdelse af de højeste harmoniserede sikkerhedskriterier. Afgørende er, at den første nævnelse af enten certificering etablerer myndighed; unødige gentagelser som «IECEx 2023» eller gentagne henvisninger til deltagernumre er udeladt for at sikre klarhed og konsistens i forhold til EEAT.

Tilpasning af zonklassifikationer (0, 1, 2) og gas-/temperaturgrupper (IIC, T4 osv.) til din anvendelse

Farlige områder klassificeres i zoner baseret på hyppigheden og varigheden af eksplosive atmosfærer. Ifølge IEC 60079-10-1:2020 betegner Zone 0 en kontinuerlig eller længerevarende tilstedeværelse – hvilket sjældent er egnet for hejseudstyr på grund af de ekstreme beskyttelseskrav. Zone 1 gælder, hvor en eksplosiv atmosfære sandsynligvis opstår under normal drift; Zone 2 gælder, hvor den kun opstår sjældent og kortvarigt (f.eks. <10 timer/år). De fleste europæiske eksplosionsbeskyttede elektriske hejseværker er certificeret til brug i Zone 1 eller Zone 2.

Gasgrupper (IIA, IIB, IIC) og temperaturklasser (T1–T6) definerer yderligere fareprofilen. IIC omfatter de mest antændelige gasser – herunder brint og acetyleen – mens T4 begrænser overfladetemperaturen til 135 °C, en bredt anvendelig grænseværdi. T6 (85 °C) er reserveret til særligt følsomme miljøer som faciliteter til håndtering af brint. Valget skal sikre, at løfteanlæggets maksimale overfladetemperatur forbliver sikkert under autoantændelsestemperaturen for procesgassen. For eksempel kræver en malfabrik med IIB-dampe og en T3-krav et Ex d IIB T3-certificeret løfteanlæg. Forkerte kombinationer kompromitterer den indbyggede sikkerhed – og kan ikke kompenseres ved driftsmæssige foranstaltninger.

Vigtigste tekniske udvalgskriterier for europæisk-stil eksplosionsbeskyttede elektriske løfteanlæg

Valg af en europæisk eksplosionsbeskyttet elektrisk talje kræver en vurdering af, hvordan miljømæssige begrænsninger påvirker mekanisk integritet, termisk ydeevne og elektrisk sikkerhed – ikke kun lastkapaciteten. To indbyrdes afhængige faktorer dominerer den tekniske valgproces: nedjustering af lastkapaciteten under reelle forhold og tilpasning af motorens beskyttelsestype (Ex d, Ex ia, Ex ib) til den specifikke fareprofil. En fejl i enten område risikerer at ugyldiggøre certificeringen, accelerere komponentfejl eller udløse antændelse.

Nedjustering af lastkapacitet: Justering for omgivende temperatur, brugscyklus og zonespecifikke sikkerhedsmarginer

Navneskiltkapaciteten afspejler ideelle laboratorieforhold – ikke de termiske og operative realiteter i farlige områder. Tre centrale variabler kræver nedjustering:

• Omgivelsestemperatur : Standard ATEX-taljer virker mellem –20 °C og +40 °C, men ved vedvarende omgivelsestemperaturer over 30 °C falder motorens kølingseffektivitet. For at holde sig inden for overfladetemperaturgrænsen på T4 (135 °C) – især kritisk for IIC-gasser – kan belastningen nedsættes med 5–15 %, afhængigt af isoleringsklasse og kabinetdesign.
• Arbejdscyklus : Hyppige start/stop (f.eks. FEM 2m- eller ISO M3-cykler) øger termisk spænding. En talje, der bruges cyklisk i Zone 1, kan kræve op til 20 % nedjustering i forhold til brug med afbrydende drift i Zone 2.
• Sikkerhedsmarginer specifikke for zoner : Regulatoriske krav kræver en sikkerhedsmargin mellem driftstemperatur og gassens selvantændelsestempertur – hvilket effektivt begrænser den brugbare effektudgang.

Praktisk vejledning: En 1-ton-talje, der er godkendt til Zone 1 IIC T4, kan være begrænset til 800 kg ved en omgivelsestemperatur på 35 °C og en driftscyklus på over 40 %. Anmod altid leveranden om den validerede nedjusteringskurve – ikke generiske tabeller – for din præcise zone, gasgruppe og temperaturklasse.

Motorskyttetyper (Ex d, Ex ia, Ex ib): Funktionelle grænser og branchespecifik egnethed (olie- og gasindustrien, kemikalier, maling)

Beskyttelseskonceptet definerer hvordan hæveren forhindrer antændelse – og afgør, hvor og hvordan den kan anvendes. Ex d (eksplosionsbeskyttet), Ex ia (intrinsisk sikker, to-fejl-tolerant) og Ex ib (intrinsisk sikker, én-fejl-tolerant) udfylder forskellige roller:

I praksis anvender olie- og raffinaderier Ex d-motorer til løfteeffekt og Ex ib-hængeenheder til operatørgrænseflade. Malingblandingsrum kombinerer ofte Ex d-løfte-motorer med Ex ib-styring for at opnå en balance mellem sikkerhed og brugervenlighed. Kemiske anlæg, der håndterer ethylenoxid, anvender Ex ia til instrumentering – men kræver alligevel Ex d-motorer med T4- eller T5-klassificering for at matche de lave selvantændelsestemperaturer. At anvende Ex e (forøget sikkerhed) i stedet for Ex d til en Zone 1 IIC-motor vil ugyldiggøre certificeringen og introducere uacceptabel risiko. Kontroller altid, at Ex-mærkningen stemmer overens både med zonen og antændelsesejendommagerne for procesmediet.

Verificering af ægte overholdelse: Kritiske komponenter og dokumentationskrav

Certificerede bremsesystemer, grænsekontakter, hængende betjeningspaneler og intrinsisk sikre ledninger i europæiske eksplosionsbeskyttede elektriske løfteanlæg

Ægte overholdelse strækker sig ud over selve løfteanlæggets krop: Hver sikkerhedskritisk komponent skal have en uafhængig certificering i henhold til ATEX 2014/34/EU. Bremsen skal være fejlsikret og Ex d-certificeret – testet ved fuld nominel belastning. Øvre og nedre grænsekontakter kræver zonemæssigt passende certificering (typisk Ex d eller Ex ia) samt IP66-indtrængningsbeskyttelse. Hængende betjeningspaneler er typisk Ex ia for at eliminere tændrisiko ved menneskelig interaktion; deres ledninger skal bruge certificerede kabelgennemføringer, forseglet rørføring og verificeret jordforbindelse.

Afgørende er, at dokumentationen dækker komplet forsamlingsproces anmod om EU-typeprøvningscertifikatet, IECEx-prøvningsrapporterne og en overensstemmelseserklæring, der angiver alle certificerede underkomponenter – ikke kun motoren eller kabinettet. Uden dette integrerede dokumentationsmateriale kan hejseanlægget ikke lovligt installeres i et eksplosionsfarligt område.

Fortolkning af EX-vurderinger til præcis indkøb og installation

Analyse af reelle mærkninger: f.eks. Ex d IIB T4 Gb – forklaring af gasgruppe, temperaturklasse og beskyttelsesniveau

EX-mærkningen på typeskiltet er den afgørende erklæring om egnethed. Tag EX D IIB T4 GB :

• Ek : Udstyr designet til eksplosive atmosfærer i henhold til ATEX/IECEx.
• d : Flammetæt kabinet – indeholder interne eksplosioner og køler udstrømmende flammer.
• IIB : Gasgruppe, der dækker ethylen og propan – men - Nej, ikke hydrogen eller acetylen (IIC).
• T4 : Maksimal overfladetemperatur ≤135 °C ved normal drift.
• GB : Udstyrsbeskyttelsesniveau “højt”, certificeret til Zone 1.

Denne klassificering er egnet til mange kemiske og raffineringsanvendelser – men ikke til lagring af brint (kræver IIC T6) eller til vedvarende dampskyer (kræver Zone 0-klassificering, f.eks. Ga). Kontroller altid den fulde EX-betegnelse op imod din installations verificerede zoneklassificering samt gas-/temperaturdata. At vælge en løfteanordning med T3-klassificering, hvor T4 kræves – eller at anvende udstyr med IIB-klassificering i en IIC-miljø – skaber en latent antændelsesfare og overtræder reguleringsmæssige forpligtelser. Præcis fortolkning forhindrer fejl ved indkøb, installationsforsinkelser og sikkerhedssvigt.

Ofte stillede spørgsmål: Løfteanordninger til farlige områder

• Hvad er forskellen mellem ATEX- og IECEx-certificering? ATEX er obligatorisk for overholdelse af EU-reglerne, mens IECEx fungerer som et globalt anerkendt certificeringssystem. Begge er i overensstemmelse med IEC-standarderne, men kan variere lidt i dokumentation og procedurer.
• Hvordan fastlægger jeg den korrekte løfteanordning til Zone 1? Gennemgå hejsens certificeringsoplysninger, herunder EX-mærkning, gasgruppekompatibilitet og temperaturklasse. Zone 1 kræver typisk Ex d- eller Ex ib-beskyttelsestyper for motorer og styring.
• Hvad betyder Ex d-beskyttelse? Ex d henviser til eksplosionsbeskyttet udstyr, der er konstrueret til at indeholde interne eksplosioner og afkøle udstrømmende flammer til under tændingsniveauet.
• Kan jeg bruge udstyr til Zone 2 i Zone 1-områder? Nej, udstyr med godkendelse til Zone 2 må ikke anvendes i Zone 1. Zoneklassificeringer bygger på sandsynligheden for eksplosive atmosfærer, og sikkerhedsforanstaltningerne varierer derfor tilsvarende.
• Hvorfor er reduktion af lastkapacitet nødvendig? Reduktion af lastkapacitet tager højde for reelle forhold såsom omgivende temperatur, brugsintensitet og sikkerhedsmarginer, hvilket sikrer driftsstabilitet uden overophedning eller kompromittering af sikkerheden.
